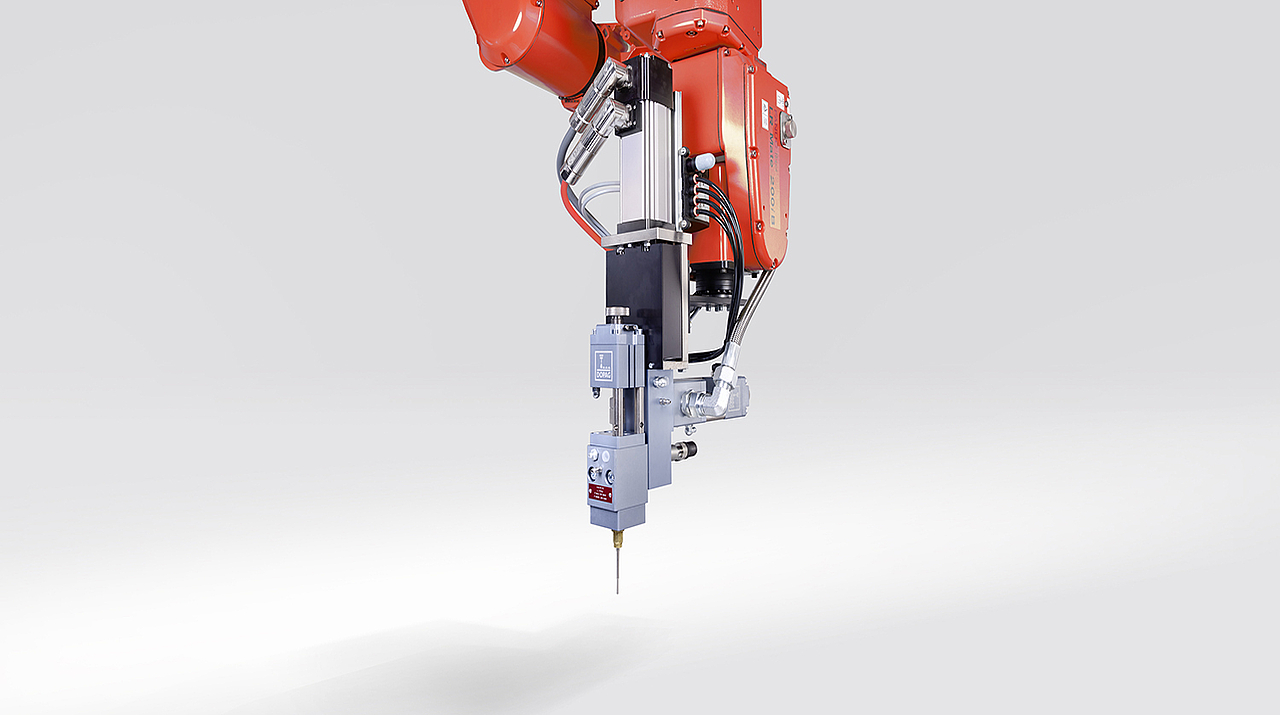

vectodis: 多功能 1K 点胶系统
高动态剂量的选项
vectodis 定量系统适合处理单组分介质。材料以点状或珠状排出。材料通过供给泵从原始容器中取出，随后在伺服电机驱动下送至柱塞定量装置。其间，材料压力调节器可使柱塞定量装置的输入压力保持恒定。
材料通过位于柱塞定量装置出口处的分配阀排出。定量控制装置可实现各个系统组件之间的通信，同时协调定量组件的各种功能。用户可通过触控面板方便地执行操作。所有与工艺相关的数据全部显示在触控面板中。使用定量控制装置可以实现多种功能，例如速度比例定量，从而可将 vectodis 与工业机器人结合使用。此外，还可以通过软件启用一些最新功能，如预压缩和泄漏控制，从而长期保障生产的可靠性和可重复性。
应用市场
- 汽车
- 电气和电子
- 新能源
- 航空航天
- 白色家电
- 及其更多行业…
典型应用
- 粘结
- 密封
- 成型
- 封装
- 点胶
- 轨迹涂胶
特点和优点
- 模块化结构实现了广泛的应用领域和可变的输出量
- 通过在应用点配料实现最高精密度
- 通过以下方式实现高工艺安全性
- 减少死角的结构
- 计量室顶部的脱气装置
- 计量室有压力监测
- 通过以下方式优化维护
- 特别引导的计量活塞
- 驱动和计量活塞之间的联接
- 用额外的密封液体对活塞进行气密性密封
控制单元
为了控制这些系统，使用了带有触摸屏终端的计量计算机。通过这台计量计算机，所有可以用vectodis实现的应用都可以被参数化，不同的计量过程可以被记忆。
控制单元被连接到一个控制柜中。计量计算机还可以处理需要速度比例的材料供应的应用，例如与机器人结合使用。
技术数据
| 尺寸 | Ø3 | Ø6 | Ø10 | Ø20 | Ø36 |
|---|---|---|---|---|---|
| 最大定量体积 | 0.45 ml | 1.8 ml | 7.8 ml | 31 ml | 101 ml |
| 最小定量体积 (5 mm 行程) | 0.04 ml | 0.14 ml | 0.4 ml | 1.6 ml | 5.1 ml |
| 伺服电机行程 | 65 mm | 65 mm | 100 mm | 100 mm | 100 mm |
| Max. flow rate (Vmax) | 0.69ml/s | 2.75ml/s | 7.8ml/s | 31ml/s | 101ml/s |
| 最快定量时间 (一次往复) | 0.65 s | 0.65 s | 1.0 s | 1.0 s | 1.0 s |
| 最快循环时间 (一次往复) | 2.5 s | 2.5 s | 3.0 s | 3.0 s | 3.0 s |
| 最大供给压力 | 160 bar | 160 bar | 160 bar | 100 bar | 100 bar |
| 最小供给压力 | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar |
| 最大工作压力 | 160 bar | 160 bar | 160 bar | 100 bar | 100 bar |
| 粘度范围 | 50 -1,000,000 mPa s | 50 -1,000,000 mPa s | 50 -1,000,000 mPa s | 50 -1,000,000 mPa s | 50 -1,000,000 mPa s |
| 电源 | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz | 400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz |
| 最大尺寸 | 102 x 320 x 596 mm | 102 x 320 x 596 mm | 116 x 365 x 759 mm | 116 x 365 x 769 mm | 150 x 390 x 858 mm |
| 重量（基本版本） | 约9 kg | 约9.3 kg | 约11.8 kg | 约14.9 kg | 约26.9 kg |
*取决于材料特性、材料供应压力和使用材料的压缩功能
**根据要求提供其他
